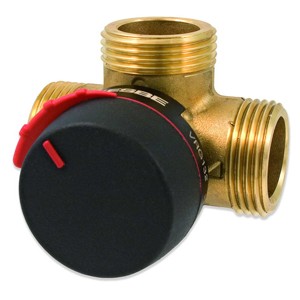

ESBE VRG132-15-1,63 Трехходовой смесительный клапан серии VRG132, внешняя резьба звоните! Цена указана с учетом НДС 18% Наличие: Доставка  ·  Оплата · Инструкции

DN	15
Присоединение	G 3/4
Kvs	1,63
Максимальное давление, бар.	10
Момент силы, Нм	5
Материал корпуса	латунь
Уплотнение	EPDM

Клапаны ESBE VRG130, являются группой компактных смесительных клапанов, имеющих низкую утечку и сделанных из латунного сплава DZR, позволяющего использование клапанов в системах горячего водоснабжения. Для более лёгкого ручного управления клапаны оборудованы рукоятками и ограничителями угла поворота в 90°. Шкала позиции клапана может быть переключена и повёрнута, обеспечивая широкий выбор монтажных положений. Совместно с электроприводами серии ESBE ARA600, клапаны VRG130, легко оборудовать автоматическим управлением. Для более сложных контрольных функций используются контроллеры ESBE серии 90, расширяющие сферы применения. Клапаны ESBE VRG130 выпускаются размерами DN15-50 с внутренней резьбой, размерами DN15-50 с внешней резьбой и с компрессионными фитингами для труб с внешним диаметром 22 и 28 мм.

Узкая и компактная конструкция клапана обеспечивает лёгкий доступ инструмента при сборке и разборке клапана. Имеется ремонтный комплект для основных компонентов.
Дополнительная прокладка может быть установлена в качестве дополнительного уплотнения вала без слива системы или демонтажа клапана в случае, если система не
находится под давлением.

Все показанные примеры установки клапана могут быть зеркально отражены. Шкала позиции клапана может быть перевёрнута и повёрнута для различных вариантов монтажа и должна быть установлена в правильной позиции, как показано в инструкции по установке.

Клапан ESBE VRG130 предназначен для:
- Отопления
- Комфортного охлаждения
- Питьевого водопотребления
- Отопления полов
- Нагрева от солнечных панелей
- Вентиляции
- Зональных отопительных систем

Подходящие приводы:
Клапаны серии VRG130 легко могут подключаться с электроприводами ESBE:
- Серии ARA600
- Серии 90*
- Серии 90C
- Серии 90K
* - Необходим комплект адаптеров

Характеристики:
Класс давления: PN 10
Температура теплоносителя: макс. (постоянно) +110.C
макс. (временно) +130.C
мин. -10.C
Крутящий момент (при номинальном давлении): < 5 Нм
Утечка через закрытый клапан, % от потока*:
Смесительный, < 0.05%
Отводной, < 0.02%
Рабочее давление: 1 МПа (10 бар)
Макс. дифференциальное падение давления:
Смесительный, 100 кПа (1 бар)
Отводной, 200 кПа (2 бар)
Давление блокировки: 200 кПа (2 бар)
Диапазон регулирования Kv/Kvмин, A-AB: 100
Подсоединения: Внутренняя резьба, ISO 7/1
Внешняя резьба, ISO 228/1
Дифференциальное давление 100 кПа (1 бар)

Материалы:
Корпус клапана и золотник: Латунь DZR, CW 602N
Шток и втулка: PPS композит
Уплотнительные прокладки: EPDM (PED 97/23/EC, статья 3.3)
